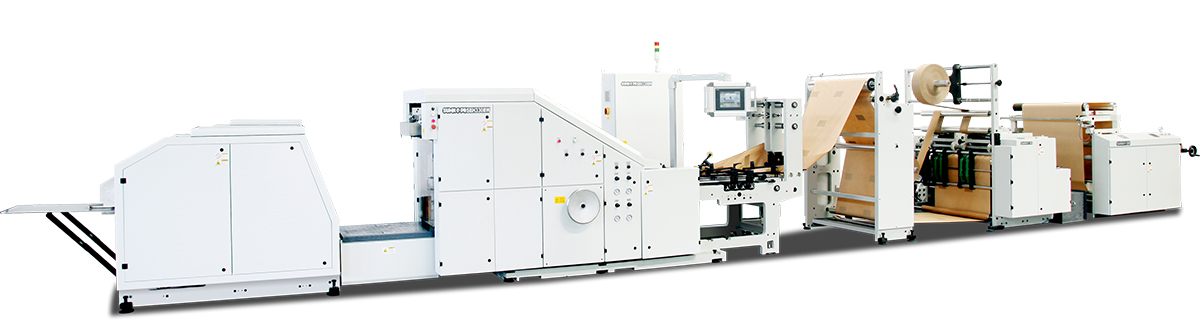

SBH330BW+PAV02C ماكينات تصنيع الأكياس الورقية ذات قاعدة مربعة (وحدة تشكيل رقعة المقبض بقوالب القطع)Roll Fed Square Bottom Paper Bag Machine

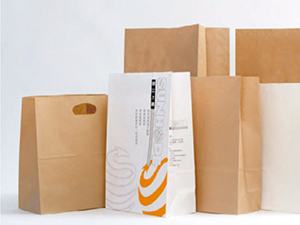

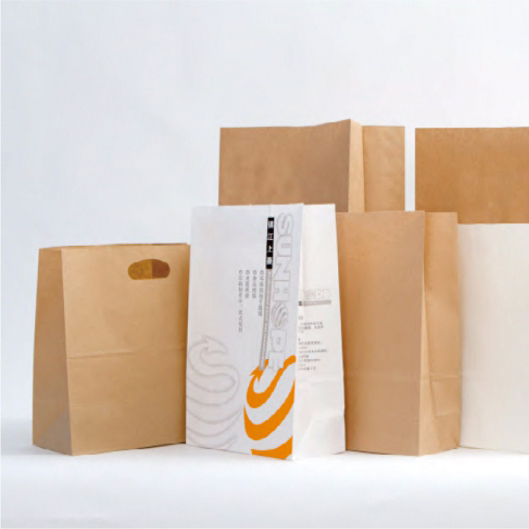

ماكينة تصنيع أكياس ورقية بقاعدة مربعة فئة SBH-W على أساس فئة SBH وصممت لتصنيع الأكياس الورقية المربعة من لفة الورق الخام الفارغة أو التصاميم المطبوعة. تم إضافة جهاز قطع المقبض بقالب القطع لخط الإنتاج، لذلك يتم إضافة المقبض للكيس. وضع الغراء الجانبي، تشكيل الأنابيب، قطع الأنابيب، تجعيد القاع، وضع الغراء على القاع، يتم الانتهاء من تشكيل القاع وتغذية المنتج النهائي في مرة واحدة ، مما يجعل هذه المعدة مناسبة لإنتاج أكياس الأغذية، أكياس التسوق والأكياس الورقية الشائعة الأخرى.
تعد شركة Sunhope أول شركة في الصين لتصميم وإنتاج وحدة تطبيق تثبيت المقبض، حيث يمكن إضافة ماكينة SBH330W، و SBH330BWلإنتاج كيس بمقبض لقطع القالب مباشرة على الخط مع الرقعة المدعمة باستخدام الورق أو مواد الفليم.
-

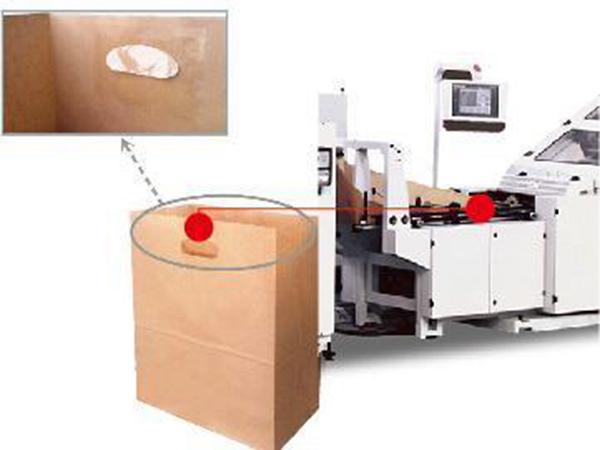

جهاز مقبض القطع بالقالب
(براءات الاختراع المبتكرة: 2013201352259)
-

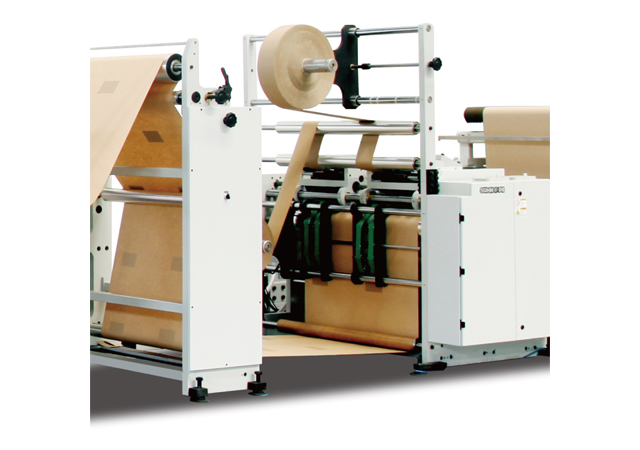

وحدة تطلبق لصق المقبض بقطع القالب
(براءات الاختراع المبتكرة: 2012102070921)
-
الموديل:
SBH330W+PAV02C - سمك الورق (gsm):
- من 45 إلى 180

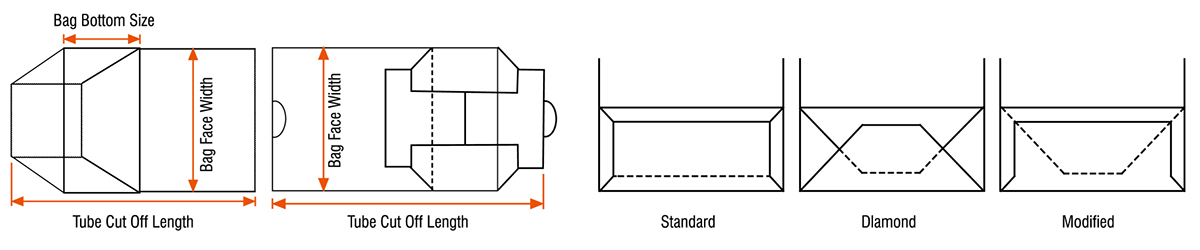

- طول قطع الأنبوب (مم):
- من 280 إلى 540
- عرض وجه الكيس (مم):
- من 120 إلى 330
- قياس قاع الكيس (مم):
- من 70 إلى 150
- أقصى سرعة (كيس لكل دقيقة):
- 230
-
الموديل:
SBH330BW+PAVO2C - سمك الورق (gsm):
- من 50 إلى 180
- طول قطع الأنبوب (مم):
- من 280 إلى 540
- عرض وجه الكيس (مم):
- من 150 إلى 330
- قياس قاع الكيس (مم):
- من 70 إلى 180
- أقصى سرعة (كيس لكل دقيقة):
- 220
| المعلومات الفنية |
|
|
| عرض رول الورق (مم) | 405-1050 | 465-1050 |
| قطر رول الورق (مم) | ≤1500 | ≤1500 |
| قطر قلب رول الورق (مم) | Ф76 | Ф76 |
| سمك الورق (جم لكل سم مربع) | 45-180 | 50-180 |
| طول قطع الأنبوب (مم) | 280-540 | 280-540 |
| عرض وجه الكيس (مم) | 120-330 | 150-330 |
| قياس قاع الكيس (مم) | 70-150 | 70-180 |
| نطاق رقعة النافذة (طول) (مم) | 40-210 | 40-210 |
| نطاق رقعة النافذة (عرض) (مم) | 25-180 | 25-180 |
| أقصى قطر للقالب (مم) | 400 | 400 |
| القطر الداخلي (مم) | 75 | 75 |
| سمك الرقعة الورقية (جم لكل سم مربع) | 120-250 | 120-250 |
| سمك رقعة الفيلم (u) | 28-50 | 28-50 |
| أقصى سرعة (كيس في الدقيقة) | 230 | 220 |
| القدرة الكلية لماكينة إنتاج الأكياس (كيلو وات) | 14.5 | 14.5 |
| القدرة الكلية PAV02C (كيلو وات) | 12.9 | 12.9 |
| وزن الماكينة (كجم) | حوالي 9500 | حوالي 9500 |
| قياس الماكينة (L×W×H) (م) | 14.7x3.1x1.96 | 14.7x3.1x1.96 |
| ثلاث أنواع من طرق لحام قاغ الكيس | نعم | نعم |
| وحدة قطع الشفة بمحرك سيرفو | نعم | نعم |
| وحدة طباعة فليكسو من 1 إلى 4 ألوان | نعم | نعم |
| وحدة الطبقة الثنائية بمحرك سيرفو DLO2 | نعم | نعم |
| وحدة المفبض المفتول بمحرك سيرفو | نعم | نعم |
| وحدة المفبض المسطح بمحرك سيرفو | نعم | نعم |
- ماكينة تصنيع أكياس ورقية بقاعدة مربعة مجهزة بنظام المؤازرة Mitsubishi الياباني والخلية الضوئية SICK للتصحيح، حتى يتمكن المستخدمون من تتبع المواد المطبوعة بدقة، والتقليل من الضبط والأوقات المحددة مسبقا.
- مجهزة بنظام التحكم الكهربائي Mitsubishi ووحدة التحكم الحركة Mitsubishi (CPU). يحقق هذا تكامل الألياف البصرية بهدف تحقيق السرعة والدقة العاليتين، التحكم في الحركة واختبار تدفق الإنتاج. العرض بشاشة اللمس، وظائف التشغيل الواضحة، وتتميز بواجهة الاستخدام المميزة.
- مجهزة بنظام الشد ونظام التصحيح الآلي WEB، ماكينة إنتاج الأكياس الورقية هذه تقلل من الفضلات وتحسن الكفاءة.
- يمكن ضبط طول وعرض الرقعة. يمكن ضبط موضع الرقعة.
- تتميز بوظيفة إنذار الخطأ الأوتوماتيكية، مجهزة بوحدة كشف الورق، لتفادي حدوث الضرر للماكينة بسبب انحشار الورق.
