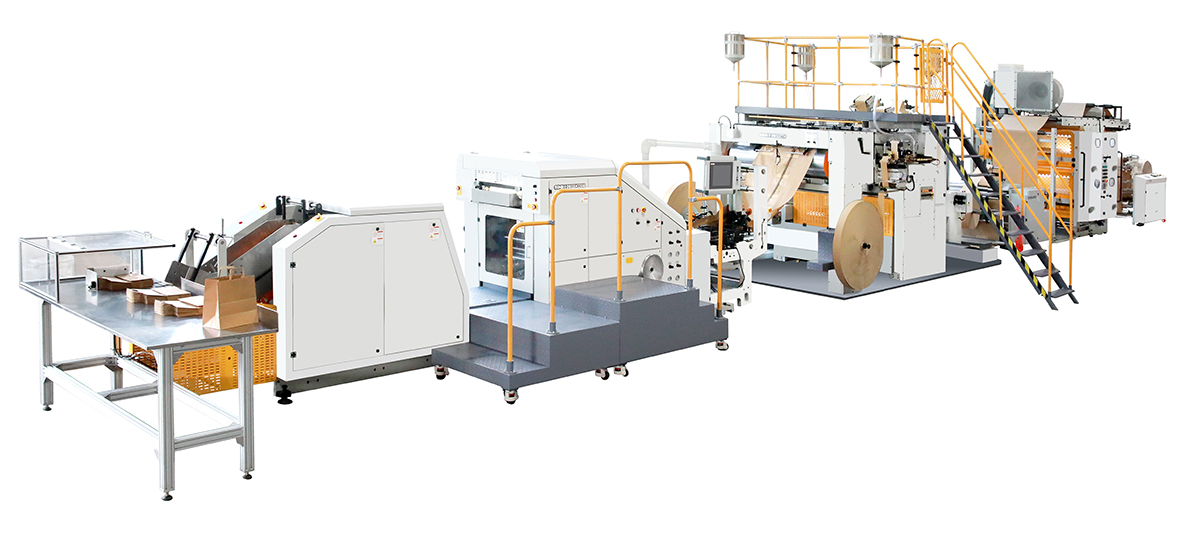

SBH330B/450B-TH ماكينة تصنيع الأكياس الورقية الأوتوماتيكية بيد مسطحةFully Automatic Roll Fed Flat Handle Paper Bag Machine
ماكينة تصنيع الأكياس الورقية الأوتوماتيكية بيد مسطحة بتغذية الرول تستخدم رول الورق ورول ورق المقابض كمواد خام، ويمكنها تنفيذ تصنيع اليد، تثبيت اليد، تشكيل الأنبوب الورقي، تشكيل القاع، والخرج المضغوط في عملية تشغيل واحدة مستمرة. مناسبة بشكل خاص للإنتاج بكميات كبيرة للأكياس المستخدمة لتعبئة الأعذية والملابس. تتميز أيضاً بالإنتاج الأوتوماتيكي الكامل.
كيس الورق بمقبض مسطح (الداخلي) لديه نفس سعة الوزن للكيس ذو اليد المفتولة، وغير المكلفة نسبياً للتصنيع. اليد المسطحة في داخل الكيس تقلل بشكل كبير من قياس علاف التعبئة والتكلفة. تشغيل الماكينة بسيط وذو كفاءة، وهذا يجعلها من الماكينات المشهورة في السوق اليوم.
-

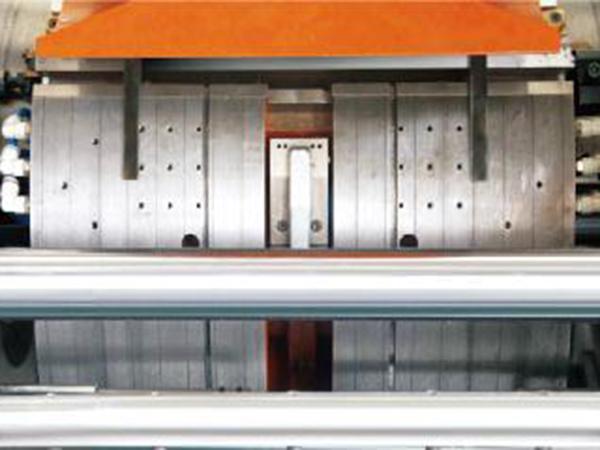

أسطوانة تشكيل القاع مع وحدة الخلخلة
-

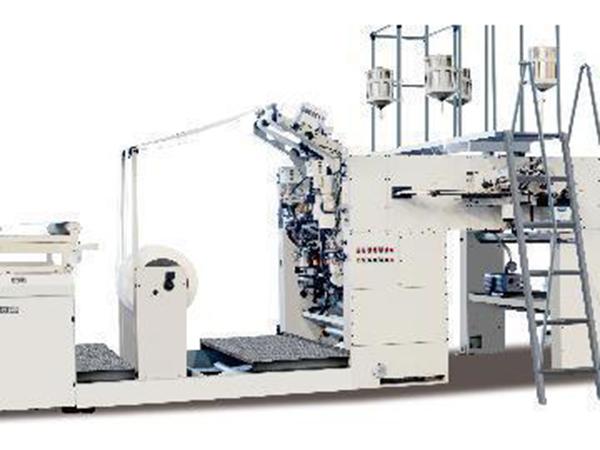

وحدة تشكيل اليد المسطحة
-

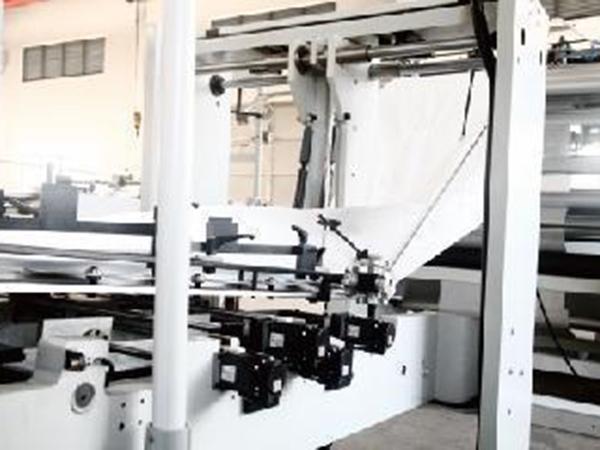

جهاز لوح بمحرك سيرفو، ضبط عرض الواجهة وضبط قياس لوح التقوية آلياً

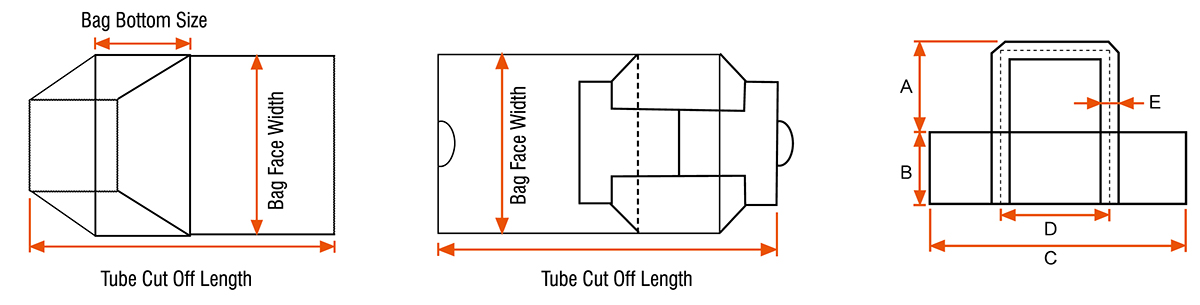

المخطط التفصيلي للكيس
المواصفات
-
الموديل:
SBH330-508TH - سمك الورق (gsm):
- من 45 إلى 180
- طول قطع الأنبوب (مم):
- من 280 إلى 540
- عرض وجه الكيس (مم):
- من 180 إلى 330
من 190 إلى 330
من 120 إلى 330 (★)
- قياس قاع الكيس (مم):
- من 70 إلى 150
- أقصى سرعة (كيس لكل دقيقة):
- 160
-
الموديل:
SBH330B-508TH - سمك الورق (gsm):
- من 50 إلى 180
- طول قطع الأنبوب (مم):
- من 280 إلى 540
- عرض وجه الكيس (مم):
- من 180 إلى 330
من 190 إلى 330
من 150 إلى 330 (★)
- قياس قاع الكيس (مم):
- من 70 إلى 180
- أقصى سرعة (كيس لكل دقيقة):
- 160
-
الموديل:
SBH330BPro-508TH - سمك الورق (gsm):
- من 50 إلى 180
- طول قطع الأنبوب (مم):
- من 280 إلى 540
- عرض وجه الكيس (مم):
- من 180 إلى 330
من 190 إلى 330
من 150 إلى 330 (★)
- قياس قاع الكيس (مم):
- من 90 إلى 180
- أقصى سرعة (كيس لكل دقيقة):
- 160
-
الموديل:
SBH450B-518TH - سمك الورق (gsm):
- من 70 إلى 180
- طول قطع الأنبوب (مم):
- من 368 إلى 762
- عرض وجه الكيس (مم):
- من 240 إلى 450
من 200 إلى 450 (★)
- قياس قاع الكيس (مم):
- من 90 إلى 205
- أقصى سرعة (كيس لكل دقيقة):
- 130
-
الموديل:
SBH450C-518TH - سمك الورق (gsm):
- من 70 إلى 180
- طول قطع الأنبوب (مم):
- من 240 إلى 450
- عرض وجه الكيس (مم):
- من 240 إلى 450
من 200 إلى 450 (★)
- قياس قاع الكيس (مم):
- من 120 إلى 260
- أقصى سرعة (كيس لكل دقيقة):
- 130
| المعلومات الفنية |
|
|
|
|
|
| عرض رول الورق (مم) | 550-1050 | 550-1050 | 570-1050 | 690-1310 | 750-1310 |
| 405-1050(★) | 465-1050(★) | 505-1050(★) | 610-1310(★) | 690-1310(★) | |
| قطر رول الورق (مم) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| قطر قلب رول الورق (مم) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| سمك الورق (جم لكل سم مربع) | 45-180 | 50-180 | 50-180 | 70-180 | 70-180 |
| طول قطع الأنبوب (مم) | 280-540 | 280-540 | 280-540 | 368-762 | 368-762 |
| عرض وجه الكيس (مم) | 180-330/190-330 | 180-330/190-330 | 180-330/190-330 | 240-450 | 240-450 |
| 120-330(★) | 150-330(★) | 150-330(★) | 200-450(★) | 200-450(★) | |
| قياس قاغ الكيس (مم) | 70-150 | 70-180 | 90-180 | 90-205 | 120-260 |
| إرتفاع المقبض المسطح (A) (مم) | 75 | 75 | 75 | 100 | 100 |
| عرض رقعة المقبض (B) (مم) | 52 | 52 | 52 | 52 | 52 |
| طول رقعة المقبض (C) (مم) | 160 | 160 | 160 | 170 | 170 |
| رقعة المقبض المسطح الداخلية (D) (مم) | 100 | 100 | 100 | 109 | 109 |
| عرض المقبض المسطح الداخلي (E) (مم) | 12/16 | 12/16 | 12/16 | 12/16 | 12/16 |
| عرض رول ورق المقبض المسطح الداخلي (مم) | 78-85/95 | 78-85/95 | 78-85/95 | 95 | 95 |
| سمك ورق المقبض المسطح الداخلي (جم لكل سم مربع) | 70-80 | 70-80 | 70-80 | 80-100 | 80-100 |
| قطر ورق المقبض المسطح الداخلي (مم) | 1200 | 1200 | 1200 | 1200 | 1200 |
| قطر رول الرقعة الورقية للمقبض (مم) | 1200 | 1200 | 1200 | 1200 | 1200 |
| عرض رول الرقعة الورقية للمقبض (مم) | 160 | 160 | 160 | 170 | 170 |
| سمك الرقعة الورقية للمقبض (جم لكل سم مربع) | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| أقصى سرعة (كيس في الدقيقة) | 150 | 150 | 150 | 130 | 130 |
| القدرة الكلية (كيلو وات) | 29.6 | 32 | 32 | 31 | 31 |
| وزن الماكينة (كجم) | 23000 | 23000 | 23000 | 25000 | 25000 |
| قياس الماكينة (L×W×H) (م) | 14.85×4.2×2.8 | 14.85×4.2×2.8 | 14.85×4.2×2.8 | 16.1×4.5×2.8 | 16.1×4.5×2.8 |
| ثلاث أنواع من طرق لحام قاغ الكيس | نعم | نعم | نعم | نعم (أثنين) | نعم (أثنين) |
| وحدة قطع الشفة بمحرك سيرفو | نعم | نعم | نعم | مع أو بدون | مع أو بدون |
| وحدة طباعة فليكسو من 1 إلى 4 ألوان | نعم | نعم | نعم | نعم | نعم |
| وحدة لصق الرقعة بمحرك السيرفو | نعم | نعم | نعم | نعم | نعم |
| وحدة الطبقة الثنائية بمحرك سيرفو DLO2 | نعم | نعم | نعم | نعم | نعم |
ملاحظة: "*" قائمة بدون مقبض.
الخصائص
- وحدة التشكيل بمحرك السيرفو القابلة للضبط تقوم بضبط عرض الوجه وقياس بوح التقوية، وتقلل بشكل كبير من زمن الإعداد للتشغيل.
- الأسطوانة مجهزة لوحدة الخلخلة المساعدة لتحقيق تحكم أفضل خلال تشكيل قاع الكيس.
- ماكينة إنتاج الأكياس مجهزة بنظام التحكم الكهربائي Mitsubishi ووحدة التحكم الحركة Mitsubishi (CPU). يحقق هذا تكامل الألياف البصرية بهدف تحقيق السرعة والدقة العاليتين، التحكم في الحركة واختبار تدفق الإنتاج. العرض بشاشة اللمس، وظائف التشغيل الواضحة، وتتميز بواجهة الاستخدام المميزة.
- مجهزة بنظام التوجيه BST WEB الآلي الألماني، هذه الماكينة يمكنها التقليل من الفضلات وتحسين الكفاءة.
- كذلك مجهزة بنظام زييت التشحيم الأوتوماتيكي.
