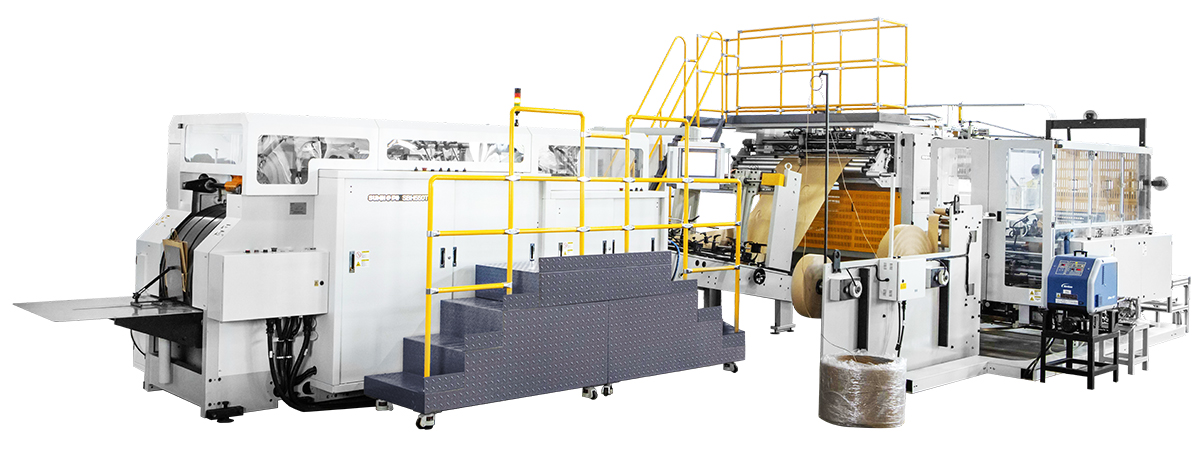

SBH550T/550TB-HD ماكينة تصنيع الأكياس الورقية بيد مفتولة ووحدة تغذية الرول الآليةAutomatic Roll Fed Twisted Handle Paper Bag Machine
تم تصميم هذه الآلة لإنتاج أكياس ورقية ذات قاع مربع مع مقابض مفتولة، باستخدام مواد خام مثل رول الورق، رول الورق للرقعة، وحبل الورق. إنها تشمل عملية تشغيل آلي كاملة تتمثل في تصنيع المقبض، تثبيت المقبض، تشكيل الأنبوب الورقي، قطع الأنبوب الورقي، تشكيل قاع الكيس. يعد هذا التصميم مناسب بشكل خاص كأكياس حاوية في قطاعات الأغذية والملابس والعلامات التجارية الفاخرة.

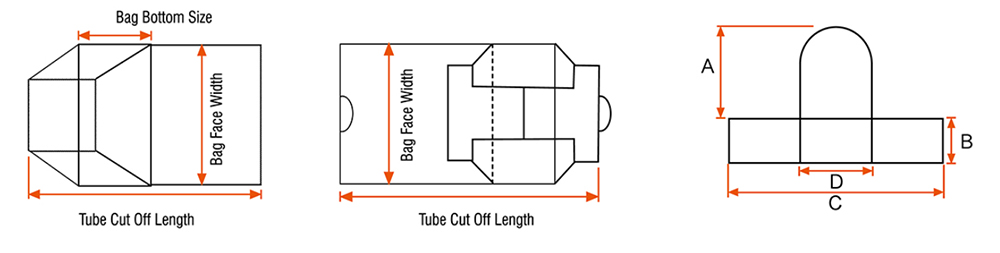

المخطط التفصيلي للكيس
المواصفات
-
الموديل:
SBH550T-6HD - سمك الورق (gsm):
- من 80 إلى 150
- طول قطع الأنبوب (مم):
- من 360 إلى 650
من 360 إلى 770 (★)
- عرض وجه الكيس (مم):
- من 230 إلى 540
من 220 إلى 540 (★)
- قياس قاع الكيس (مم):
- من 80 إلى 230
- أقصى سرعة (كيس لكل دقيقة):
- 120
-
الموديل:
SBH550TB-6HD - سمك الورق (gsm):
- من 80 إلى 150
- طول قطع الأنبوب (مم):
- من 360 إلى 650
من 360 إلى 770 (★)
- عرض وجه الكيس (مم):
- من 230 إلى 540
من 220 إلى 540 (★)
- قياس قاع الكيس (مم):
- من 100 إلى 280
- أقصى سرعة (كيس لكل دقيقة):
- 120
| الموديل |
|
|
| عرض رول الورق (مم) | 650-1510 | 690-1510 |
| 630-1510(★) | 670-1510(★) | |
| قطر رول الورق (مم) | ≤1500 | ≤1500 |
| قطر قلب رول الورق (مم) | Ø76 | Ø76 |
| سمك الورق (gsm) | 80-150 | 80-150 |
| طول قطع الأنبوب (مم) | 360-650 | 360-650 |
| 360-770(★) | 360-770(★) | |
| عرض وجه الكيس (مم) | 230-540 | 230-540 |
| 220-540(★) | 220-540(★) | |
| قياس قاع الكيس (مم) | 80-230 | 100-280 |
| ارتفاع حبل اليد (A) (مم) | 115/125/140/150 | 115/125/140/150 |
| طول رقعة اليد (C) (مم) | 190.5 | 190.5 |
| عرض رقعة اليد (B) (مم) | 40-50 | 40-50 |
| رقعة الحبل (D) (مم) | 95 | 95 |
| قطر حبل اليد (مم) | Ø3-4.5 | Ø3-4.5 |
| قطر رول رقعة ورق اليد (مم) | Ø1200 | Ø1200 |
| عرض رول ورق رقعة اليد (مم) | 80-100 | 80-100 |
| سمك رقعة ورق اليد (gsm) | 90-135 | 90-135 |
| أقصى سرعة (كيس لكل دقيقة) | 120 | 120 |
| القدرة الكلية (كيلو وات) | 37.2 | 37.2 |
| وزن الماكينة (كجم) | حوالي 20500 | حوالي 20500 |
| قياس الماكينة (L×W×H) (مم) | 16.2×6×3.4 | 16.2×6×3.4 |
| ثلاثة أنواع من لصق القاع | نعم (واحدة) | نعم (واحدة) |
| وحدة قطع الشفة بمحرك سيرفو | لا | لا |
| وحدة طباعة فلكسو من 1 إلى 4 ألوان | نعم | نعم |
| وحدة الترقيع بمحرك السيرفو | نعم | نعم |
ملاحظة: "*" قائمة بدون مقبض.
الخصائص
- تتميز بأداة تشكيل قابلة للضبط لإجراء تعديلات آلية لعرض الوجه وألواح التقوية الجانبية، مما يقلل بشكل كبير من وقت الإعداد لمواصفات الأكياس المختلفة.
- يشتمل على أسطوانة آلية الفاكيوم لتعزيز التحكم أثناء عملية صنع الأكياس.
- تستخدم نظام التحكم الكهربائي لشركة Mitsubishi ووحدة التحكم في الحركة (CPU) للتحكم الدقيق والسريع في الحركة، مع شاشة تعمل باللمس للحصول على وظائف تشغيلية واضحة.
- مجهزة بنظام توجيه الشريط (الويب) الآلي BST الألماني لتقليل الفاقد في المواد وتعزيز الكفاءة.
- تتميز بنظام لاصق الغراء البارد NORDSON الأمريكي لإغلاق جانب الكيس، مع ضبط تلقائي لحجم الغراء وفقاً لسرعة التشغيل، ونظام التنظيف الآلي وإعادة التدوير لمنع فقد في الغراء.
- تشتمل وحدة تصنيع المقبض على أنظمة الغراء البارد والساخن NORDSON، مما يعمل على تحسين الإنتاج من حيث الاقتصاد والكفاءة.
- مزودة بنظام تشحيم آلي للتشغيل بدون صيانة.
