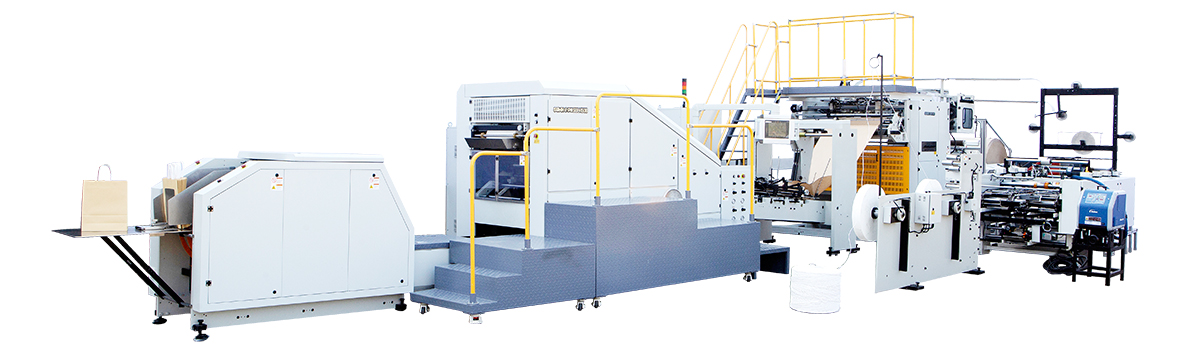

ماكينات تصنيع الأكياس الورقية ذات قاعدة مربعة، ماكينات تصنيع الأكياس الورقية المسطحة الأوتوماتيكية ذات سرعة عالية
ماكينات تصنيع الأكياس الورقية ذات قاعدة مربعة، ماكينات تصنيع الأكياس الورقية المسطحة الأوتوماتيكية ذات سرعة عالية
صممت الماكينة هذه لتصنيع أكياس الورق ذات القاعدة المربعة مع بيد مفتولة من رول الورق، ورق الرقعة الورقية والحبل الورقي. من خلال تنفيذ تشكيل المقبض، تثبيت المقبض، تشكيل الأنبوب الورقي، قطع الأنبوب، وتشكيل القاع بنمط آلي كامل، هذه الماكينة مناسبة بشكل خاص لإنتاج الأكياس المناسبة لتعبئة الأغذية، الملابس ومنتجات العلامات التجارية الفاخرة.

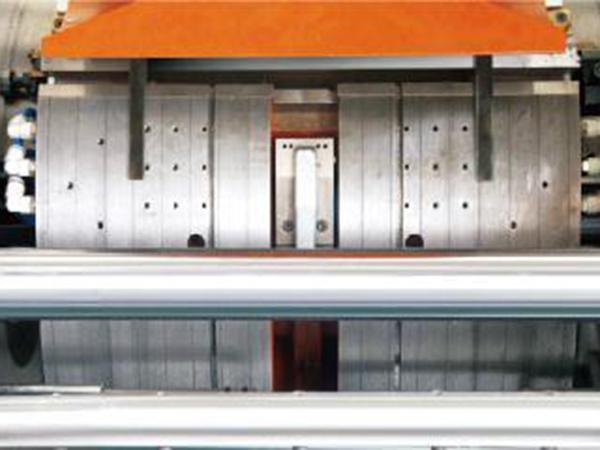

أسطوانة تشكيل القاع مع وحدة الخلخلة

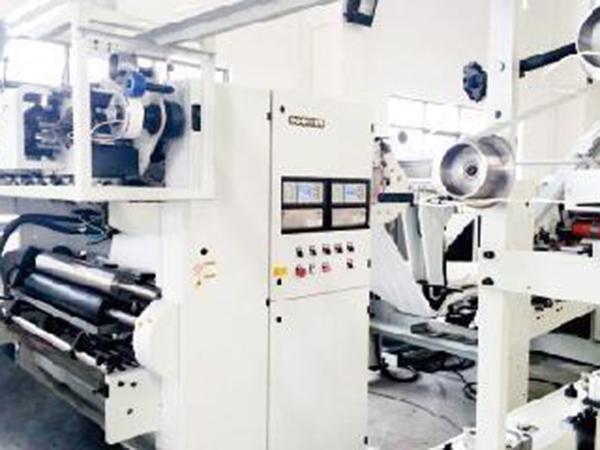

وحدة تشكيل اليد المفتولة

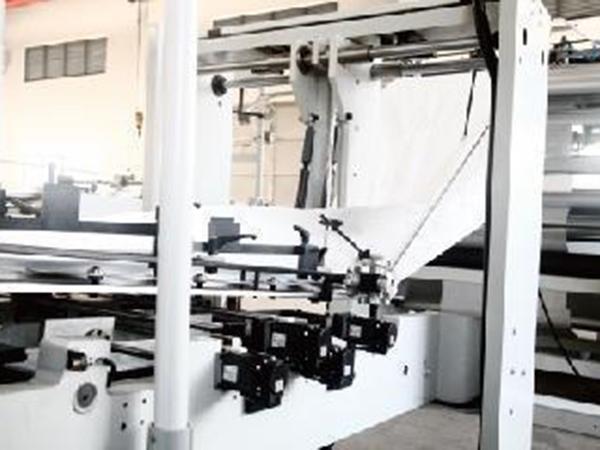

جهاز لوح بمحرك سيرفو، ضبط عرض الواجهة وضبط قياس لوح التقوية آلياً
1. وحدة التشكيل بمحرك السيرفو القابلة للضبط تقوم بضبط عرض الوجه وقياس بوح التقوية، وتقلل بشكل كبير من زمن الإعداد للتشغيل.
2. الأسطوانة مجهزة لوحدة الخلخلة المساعدة لتحقيق تحكم أفضل خلال تشكيل قاع الكيس.
3. ماكينة إنتاج الأكياس مجهزة بنظام التحكم الكهربائي Mitsubishi ووحدة التحكم الحركة Mitsubishi (CPU). يحقق هذا تكامل الألياف البصرية بهدف تحقيق السرعة والدقة العاليتين، التحكم في الحركة واختبار تدفق الإنتاج. العرض بشاشة اللمس، وظائف التشغيل الواضحة، وتتميز بواجهة الاستخدام المميزة.
4. مجهزة بنظام التوجيه BST WEB الآلي الألماني، هذه الماكينة يمكنها التقليل من الفضلات وتحسين الكفاءة.
5. هذا الموديل مجهز بنظام اللصق بالغراء البارد NORDSON الأمريكي للصق الجاني للكيس. يتم ضبط حجم الغراء آلياً، وكذلك سرعة الماكينة. سوف يقوم النظام بإعادة تدوير الغراء اللاصق والتنظيف الذاتي آلياً، ولا يكون هناك أي فاقد في مادة الغراء اللاصق.
6. وحدة إنتاج اليد تجمع بين نظام اللصق بالغراء البارد NORDSON الأمريكي و نظام اللصق بالغراء الساخن NORDSON تضمن الإنتاج بنمط أكثر اقتصاياً وكفاءة.
7. كذلك مجهزة بنظام زييت التشحيم الأوتوماتيكي.

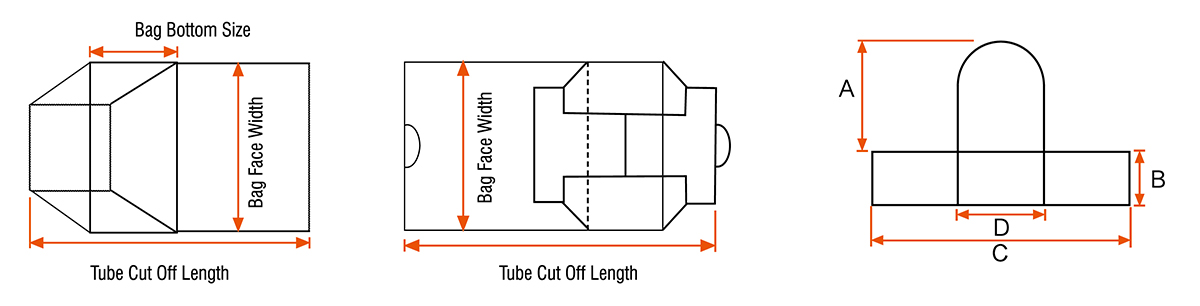

الرسم التخطيطي للكيس
| المعلومات الفنية | |||||||||
| عرض رول الورق (مم) | 420-640 | 430-1050 | 550-1050 | 550-1050 | 570-1050 | 670-1310 | 670-1310 | 730-1310 | 730-1310 |
| 280-640(★) | 405-1050(★) | 405-1050(★) | 465-1050(★) | 505-1050(★) | 610-1310(★) | 610-1310(★) | 690-1310(★) | 690-1310(★) | |
| قطر رول الورق (مم) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| قطر قلب رول الورق (مم) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| سمك الورق (جم لكل سم مربع) | 40-135 | 45-150 | 45-150 | 50-150 | 50-150 | 70-150 | 70-150 | 70-150 | 80-150 |
| طول قطع الأنبوب (مم) | 191-320 | 280-430 | 280-430 | 280-430 | 280-430 | 380-640 | 380-640 | 380-640 | 380-640 |
| 191-430(★) | 280-540(★) | 280-540(★) | 280-530(★) | 280-530(★) | 368-762(★) | 368-762(★) | 368-762(★) | 368-762(★) | |
| عرض وجه الكيس (مم) | 120-200 | 120-330 | 180-330 | 180-330 | 180-330 | 230-450 | 230-450 | 230-450 | 230-450 |
| 80-200(★) | 120-330(★) | 120-330(★) | 150-330(★) | 150-330(★) | 200-450(★) | 200-450(★) | 210-450(★) | 210-450(★) | |
| قياس قاغ الكيس (مم) | 50-100 | 70-150 | 70-150 | 70-180 | 90-180 | 90-205 | 90-205 | 120-260 | 120-260 |
| إرتفاع حبل المقبض (A) (مم) | 102/115/125 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 115/125/140/150 | 102/115/125/140 | 115/125/140/150 |
| طول رقعة المقبض (C)(مم) | 95.25 | 95.25 | 152.4 | 152.4 | 152.4 | 152.4 | 190.5 | 152.4 | 190.5 |
| عرض رقعة المقبض (B) (مم) | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 |
| رقعة الحبل (D) (مم) | 47.6 | 47.6 | 76 | 76 | 76 | 76 | 95 | 76 | 95 |
| قطر حبل المقبض (مم) | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 |
| قطر رول الرقعة الورقية للمقبض (مم) | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 |
| عرض رول الرقعة الورقية للمقبض (مم) | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| سمك الرقعة الورقية للمقبض (جم لكل سم مربع) | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 |
| أقصى سرعة (كيس في الدقيقة) | 150 | 150 | 150 | 150 | 150 | 120 | 120 | 120 | 120 |
| القدرة الكلية (كيلو وات) | 24.5 | 30.5 | 30.5 | 31.32 | 31.32 | 33.22 | 33.22 | 33.22 | 33.22 |
| وزن الماكينة (كجم) | حوالي 13000 | حوالي 16000 | حوالي 16000 | حوالي 16000 | حوالي 16000 | حوالي 18000 | حوالي 18000 | حوالي 18000 | حوالي 18000 |
| قياس الماكينة (L×W×H) (م) | 12×5.5×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 |
| ثلاث أنواع من طرق لحام قاغ الكيس | نعم | نعم | نعم | نعم | نعم | نعم (أثنين) | نعم (أثنين) | نعم (أثنين) | نعم (أثنين) |
| وحدة قطع الشفة بمحرك سيرفو | نعم | نعم | نعم | نعم | نعم | مع أو بدون | مع أو بدون | مع أو بدون | مع أو بدون |
| وحدة طباعة فليكسو من 1 إلى 4 ألوان | نعم | نعم | نعم | نعم | نعم | نعم | نعم | نعم | نعم |
| وحدة لصق الرقعة بمحرك السيرفو | نعم | نعم | نعم | نعم | نعم | نعم | نعم | نعم | نعم |
